Phoenix Pico/Nano 超微液滴接觸角量測儀

壓電致動器精確控制水滴量到 pico L / nano L 等級,
特殊高倍率鏡頭,最適合微小區域分析 (如PCB電路/金手指, 毛髮分析)

自動分析: 靜/動接觸角, 液體表面張力, 固體表面能
接觸角量測範圍：0° ~ 180°, 精確度：±1°
滴定方式: 壓電致動器控制, 最小可到70 pico liter,
光學系統: 特殊高倍變焦, USB CCD

小至nL等級水滴的精準分析，業界首選超微液滴接觸角儀

SEO Phoenix MT 系列結合獨家 Pico/Nano 超微小液滴模組，打破傳統微升（μL）級別的液滴量及微小區域量測限制。
能準確噴射 nL至 pL 等級的超微小液滴，專為微小區域（如 PCB 金手指、微型 IC 腳位、曲面微結構）設計，
提供微小區域的表面親疏水性與表面自由能分析。

超微小液滴模組：

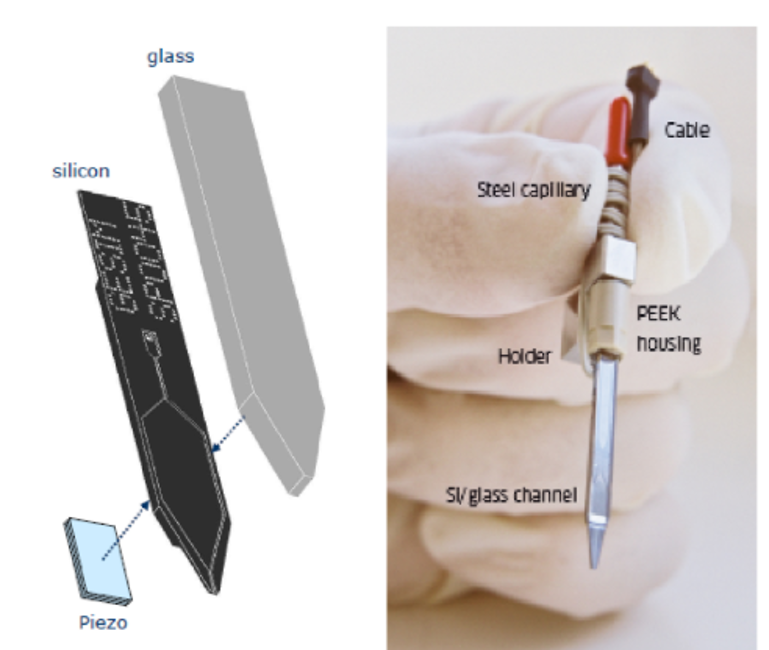

使用德國矽微系統(專精於 MEMS 微流體)生產的 壓電式微量液體噴頭
利用 MEMS 結合壓電陶瓷致動器，實現高精度的微量滴定與壓電噴射。

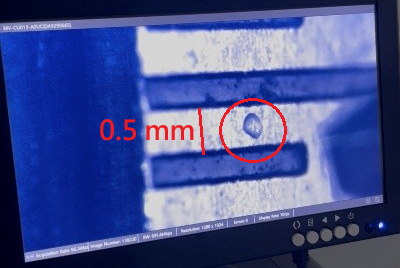

可分析小至 0.2mm(200um) 的微小區域 (實際尺寸需視樣品表面狀況)

PCB電路板金手指微小區域分析

CPO封裝 / V型槽側邊分析

全系列配備了完整的分析功能：

[靜態接觸角]、[動態接觸角]、[表面自由能]、[表面張力] 和 [連續測量]自動分析功能：

[靜態接觸角 Static contact angle]

Surfaceware 具備強大的軟體分析功能，並可同時提供多重數據分析：

分析功能：低角度分析、曲面修正分析、選區分析..
液體資訊：液滴高度、基線長度、液滴接觸面積、液滴體積...
物理計算：潤濕能量、散佈係數、接著功...

[ 動態接觸角 Dynamic contact angle ]

Surfaceware 軟體自動控制動態量測，可設定注射器以及摄影機的速度及觸發時間，同步測得前進角及後退角。

動態接觸角（前進角/後退角）能夠為表面性質應用，提供更多的分析數據，如: 接觸角滯後曲線的相關資訊，並可進一步推測材料表面粗糙度等性質。

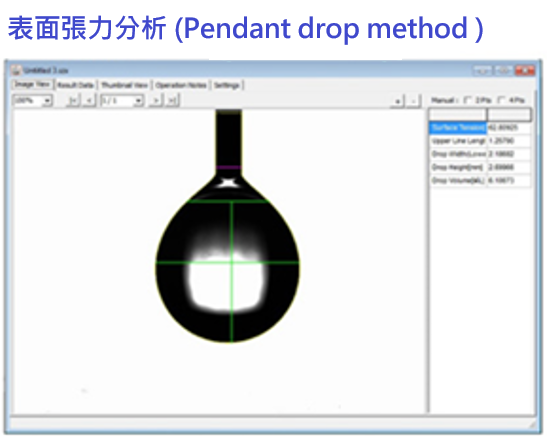

[ 表面張力(懸滴法) Pendant drop ]

Surfaceware 軟體使用Bashforth-Adams法，搭配自動液滴擠壓裝置，可在穩定而慢速的環境下，準確量測液滴於懸掛態下的形狀，計算分析出液體的表面張力值。

液體的表面張力能夠為固/液研究時，更完整的分析出界面的相關性質，如: 液體材料和固體基材在塗布應用時，可能會得到的不同潤濕狀態。

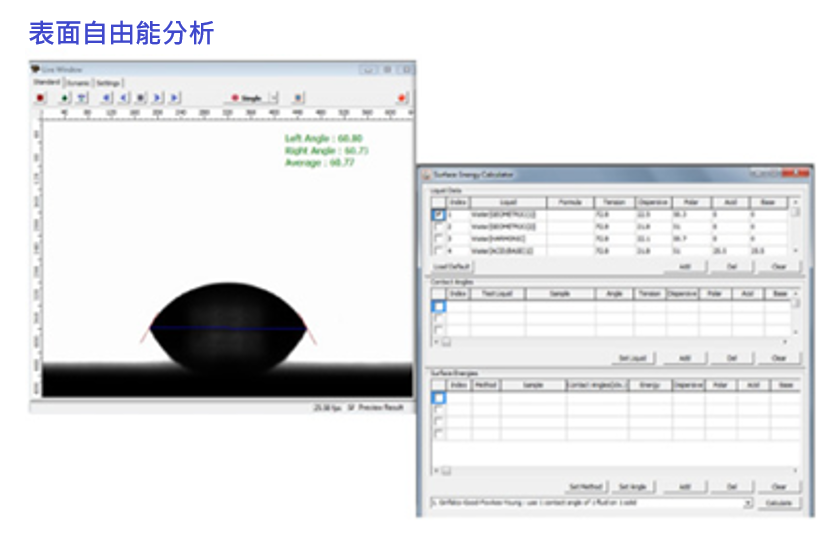

[ 表面自由能分析 Surface free energy ]

Surfaceware 軟體內建多種不同模型(GGFY,Owns,Lewis Acid...)及上百種液體資料，可快速的自動計算樣品表面自由能的定量資料。

表面自由能可由不同液體的接觸角測量間接計算獲得，是一種有效的定性測量方法；藉由材料的表面自由能，可更進一步的研究材料的表面性質及表面處理的結果，並進而推估如塗布的附著、或表面氧化等性質。

[ 連續量測 Sequence capturing]

Surfaceware 軟體，搭配高速攝像頭可設定連續量測的總時間、間隔、開始、結束等時間參數，不但可連續拍攝並可同步錄影，量測結果直接整理成線圖及相簿。

應用領域

半導體與微電子：晶圓（Wafer）、引線框架（Lead frame）微小區域表面污染與親疏水檢測。
PCB 與載板工程：金手指（Gold Finger）、微小線路 pitch 的接觸角量測。
先進材料研究：微結構表面能（Surface Energy）分析與界面張力研究。
